T900透明尼龍是基于脂族和脂環(huán)族基塊透明的熱塑性聚酰胺材料。具有以下特點：清晰的透明度；高彎曲疲勞強度；良好的耐化學和耐應(yīng)力干裂性能；韌性和剛度的良好平衡；低密度；可著色的透明和不透明的顏色；易于加工。T900透明尼龍是一種具有記憶性的高分子記憶性材料，是目前國際最流行的超輕鏡框材料。其特點：重量輕、色彩鮮艷、耐撞擊、耐高溫、安全無化學釋放。

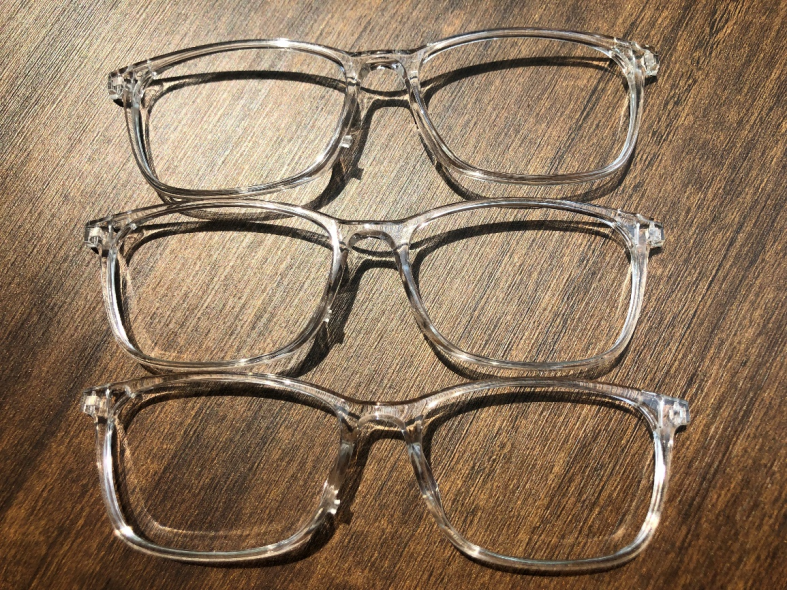

主要應(yīng)用安全眼鏡、太陽鏡、眼鏡架、鏡頭、光學組件、照明、手機、醫(yī)療設(shè)備、汽車配件等。
|
項目
|
測試條件
|
測試標準
|
T900
|
T850
|
T570
|
|
物理性能
|
|
|
|
|
|
|
密度
|
|
ISO 1183
|
1.01
|
1.02
|
1.05
|
|
吸水率
|
T=23°C / 50%RH
|
ISO 62
|
1.5
|
1.5
|
1.5
|
|
收縮率
|
縱向
|
ISO 294
|
0.65
|
0.65
|
0.65
|
|
|
橫向
|
ISO 294
|
0.75
|
0.75
|
0.75
|
|
力學性能
|
|
|
|
|
|
|
拉伸模量
|
1 mm/min
|
ISO 527
|
1700
|
1600
|
2400
|
|
拉伸強度
|
50 mm/min
|
ISO 527
|
60
|
60
|
75
|
|
斷裂延伸率
|
50mm/min
|
ISO 527
|
150
|
150
|
150
|
|
彎曲強度
|
2 mm/min
|
ISO 178
|
65
|
60
|
75
|
|
彎曲模量
|
2 mm/min
|
ISO 178
|
1600
|
1500
|
2300
|
|
缺口沖擊強度
|
+23 °C
|
ISO 180/1A
|
13
|
10
|
8
|
|
缺口沖擊強度
|
- 30 °C
|
ISO 180/1A
|
12
|
9
|
7
|
|
邵氏D硬度
|
|
ISO 868
|
83
|
82
|
85
|
|
熱性能
|
|
|
|
|
|
|
熱變形溫度
|
0.45MPa
|
ISO 75
|
135
|
130
|
155
|
|
玻璃化轉(zhuǎn)變溫度
|
DSC
|
ISO 11357
|
155
|
150
|
175
|
|
最高使用溫度
|
長期
|
ISO 2578
|
90
|
90
|
90
|
|
最高使用溫度
|
短期
|
ISO 2578
|
120
|
120
|
120
|
|
熱膨脹系數(shù)
|
23-55°C
|
ISO 11359
|
0.9
|
0.9
|
0.9
|
|
熱膨脹系數(shù)
|
23-55°C
|
ISO 11359
|
0.9
|
0.9
|
0.9
|
|
電性能
|
|
|
|
|
|
|
體積電阻率
|
|
IEC 60093
|
1.00E+11
|
1.00E+11
|
1.00E+11
|
|
表面電阻率
|
|
IEC 60093
|
1.00E+12
|
1.00E+12
|
1.00E+12
|
|
介電強度
|
|
IEC 60243-1
|
34
|
34
|
34
|
|
燃燒性能
|
|
|
|
|
|
|
阻燃級別
|
0,8 mm
|
ISO 1210
|
HB
|
HB
|
HB
|
|
燃燒速度
|
|
FMVSS 302
|
|
|
|
